Bewegungsmelder movsor

Geeignet zur Nachrüstung und Neuinstallation

Was ist besonders an diesem Bewegungsmelder movsor variabel?

movsor ist geeignet zur Nach- oder Neuinstallation in Flure oder Durchgänge.
movsor hat zwei Sensoren zur optimalen Ausrichtung durch Umstecken der Sensoren im Gehäuse und kann ebenfalls im 90° Winkel sensieren. Bei Bedarf ist ein dritter Sensor einsetzbar.
Keine Lichtschalterbetätigung nötig beim Betreten der Räume
Bei Neubauten keine Schalterinstallation notwendig
Einfache Installation, bei einer Nachrüstung, da keine Veränderung der bestehenden Elektroinstallation notwendig ist.
Stromersparnis durch kurze Betriebszeit

UNSERE NEUHEIT

Eigenschaften:

anpassbarer Erkennungsbereich
bei Neubauten keine Schalter-/Taster-Installation notwendig
keine Veränderungen an der bestehenden Installation notwendig
Stromersparnis durch kurze Betriebszeit
geeignet für lange Flure, Durchgänge und Ecken im rechten Winkel
nachrüstbare Lösung für bestehende Installationen
Erfassungswinkel bis 110° horizontal/vertikal
ausgestattet mit zwei Sensoren zur optimalen Ausrichtung durch Umstecken der Sensoren im Gehäuse
bei Bedarf kann ein dritter Sensor eingesetzt werden

Original Keller-Flur Beispiel mit Taster und Zeitrelais

Bei einer Neuinstallation mit dem movsor entfallen alle Licht-Taster (rote Quadrate) mit den Leitungszuführungen und das Zeitrelais. Das ist eine erhebliche Arbeits- und Materialkostenersparnis.

Bei bestehender Installation wird der movsor direkt unter der Verteilerdose installiert und übernimmt den Erkennungsbereich durch entsprechende Sensorplatzierung im movsor-Gehäuse.

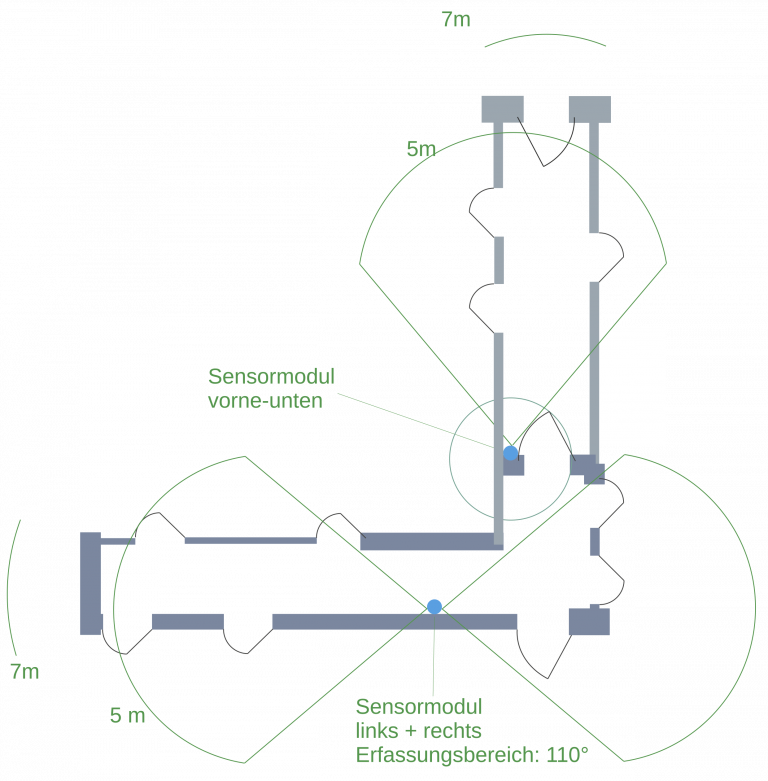

Original Keller-Flur Beispiel mit Bewegungsmelder movsor

Grüner Bereich ist der Mindesterkennungsbereich 5 m.
7 m Erkennungsbereich sind in der Praxis gängig.

Bei einer Neuinstallation würde nur der Bewegungsmelder movsor (blauer Punkt) ausreichen.

Aktiver Sensor je nach Zutritt als Lichtschalterersatz

Flur Beispiel mit Winkelfunktion

Mit der Winkelfunktion ist nur 1 Bewegungsmelder
(blauer Punkt) erforderlich, die mit dem movsor
und 3 Sensoren realisierbar ist.

Sensor-Erfassungs-Varianten

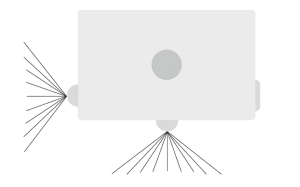

links + unten

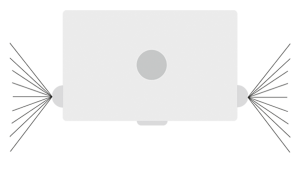

links + rechts

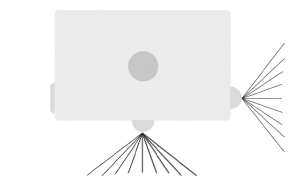

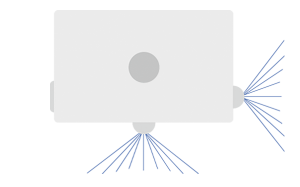

rechts + unten

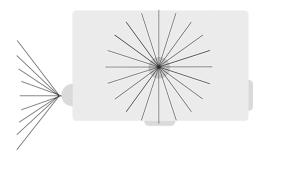

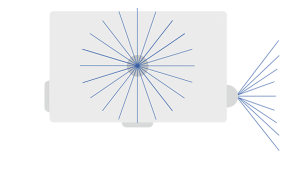

links + vorne

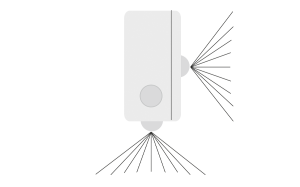

unten + vorne

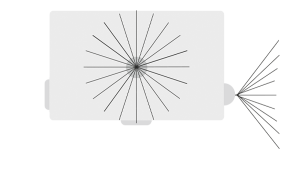

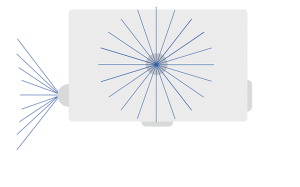

rechts + vorne

Bei Bedarf kann ein dritter oder auch ein vierter Sensor eingesetzt werden

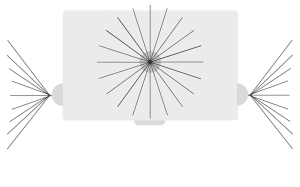

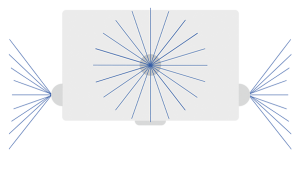

links + vorne + rechrs

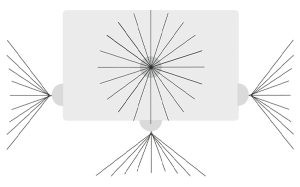

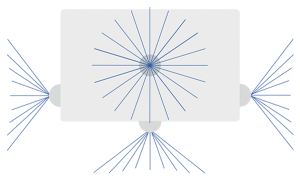

Links + vorne + rechTs + unten

Kundennutzen

Automatisches Einschalten des Lichts beim Betreten dunkler Flure und Räume
Erhöht Komfort und Sicherheit, insbesondere wenn die Hände mit Lasten belegt sind
Einfache, nachrüstbare Lösung
Interessant für Architekten, Planungsbüros, Bauträger, Elektroinstallateure und Endkunden.

Technische Daten

Versorgungsspannung: 180-240V
Kontaktspannung: 250VAC
Kontaktstrom: 6A
Schaltleistung: 1500W
Betriebszeit: 20s – 8min eistellbar
Eigenverbrauch: 1,9 mA
Sensor: PIR-Sensor

Technische Merkmale

Gehäuseabmessungen: 80 × 50 × 25,5 mm
Bestückung: 2 Sensoren, 2 Blindkappen
Sensorpositionen: 4 Positionen, variabel bestückbar
Movsor: mit Leitungseinlasstopfen oben
Movsor-R: Kabeleinführung von hinten, geeignet für Neuinstallationen oder Direktmontage auf der Verteilerdose

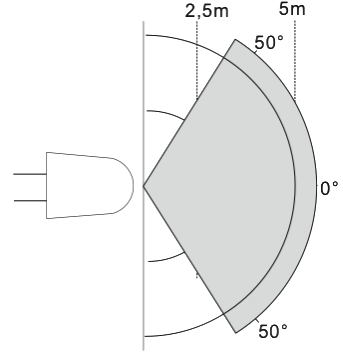

Erfassungsbereich: 5-7m 110°
Sensierung gegen 90° Winkelerfassung

Je nach Platzierung der Verteilerdose oder der Eingänge sind die 2 Sensoren im Gehäuse für den optimalen Erfassungsbereich wechselbar.
Bei Bedarf kann ein dritter / vierter Sensor eingesetzt werden.
Interessant ist auch die 90° Erfassungsmöglichkeit.
